Produktinformationen

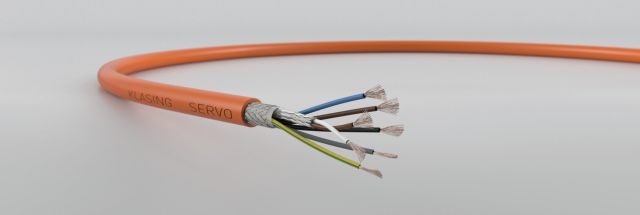

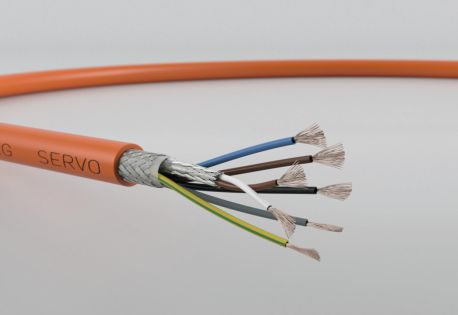

Servoleitung
5G1,5 + 1x2x0,75 mm²

geschirmte Servoleitung mit Leistungsadern und Steuerpaar

Verwendung

Kombileitung in der Robotertechnologie und beweglichen Antrieben
für Einsatz in Schleppketten geeignet

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:Klasse 6 (nach VDE 0295)

Aderisolation:TPE-E (12Y)

Aderfarben:1,5 mm²: gn/ge, bl, bn, sw, gr
0,75 mm²: ws+bn

Paarschirm:Kupfer-Geflecht, verzinnt

Verseilung:Leistungsadern und Steuerpaar

Bewicklung:Vlies-Folie

Gesamtschirm:Kupfer-Geflecht, verzinnt

Mantel:Spezial-PUR, halogenfrei

Mantelfarbe:orange, ähnlich RAL 2003

Bedruckung:nach Kundenwunsch

Technische Daten

Leiterwiderstand:nach VDE 0295

Nennspannung Uo/U:300 / 500 V

Temperaturbereich in Ruhe:-40°C bis + 80°C

Temperaturbereich in Bewegung:-20°C bis + 80°C

Biegeradius einmalig/mehrmalig:5 x / 10 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Prüfspannung A/A:2000 V

Prüfspannung A/S:1500 V

Bemerkung

andere Aufbauten und Kombinationen möglich,
auch mit UL-Zulassung bzw. DESINA konform

Adrigkeit + Querschnitt
mm²
Cu-Zahl
(kg/km)
Gewicht
(ca. kg/km)
Aussen-Ø
ca. mm
Artikelnummer

5G1,5 +
(1x2x0,75) 130,1 230 10,40 04001451
