Produktinformationen

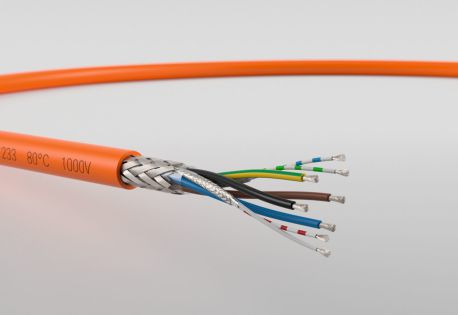

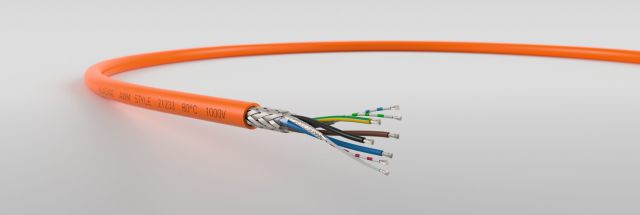

Motor- / Servoleitung
nach UL AWM, Style 21223 / cUL

Motor- / Servoleitung (Leistungsadern und Steuer-/Bremspaar)
mit UL-Approbation, Style 21223 (80°C, 1000V)
kapaziätsarm und halogenfrei

Verwendung

Anschlußleitung bzw. Kombileitung in der Robotertechnologie und beweglichen
Antrieben
für Einsatz in Schleppketten geeignet

Aufbau

Leiter:Kupferlitze

Leiteraufbau:feinstdrähtig, Klasse 6

Aderisolation:PP (9Y)

Aderfarben:Leistungsadern: gn/ge, sw, bl, bn
Steuer-/Bremspaare: optional

Paarschirm:Alu-Folie + Kupfer-Geflecht, verzinnt

Verseilung:Leistungsadern und Steuer-/Bremspaare

Bewicklung:Spezial-Folie

Gesamtschirm:Kupfer-Geflecht, verzinnt

Mantel:Spezial-PUR, flammwidrig und halogenfrei

Mantelfarbe:orange, ähnlich RAL 2003

Bedruckung:gemäß UL (File- und Style-Nr.)

Technische Daten

Leiterwiderstand:nach VDE 0295

Betriebsspannung:1000 V

Temperaturbereich in Ruhe:-40°C bis + 80°C

Temperaturbereich in Bewegung:-20°C bis + 80°C

Biegeradius einmalig/mehrmalig:5 x / 10 x Aussendurchmesser

Flammwidrigkeit:UL: Cable Flame Test / CSA: FT1

Prüfspannung A/A:3000 V

Prüfspannung A/S:2000 V

Bemerkung

sehr dünne Abmessungen, selbst bei 1000 V !
andere Aufbauten und Kombinationen möglich

Adrigkeit + Querschnitt
mm²
Cu-Zahl
(kg/km)
Gewicht
(ca. kg/km)
Aussen-Ø
ca. mm
Artikelnummer

4 G 0,75 +
2x(2x0,34) 91,6 150 9,90 04001749

4 G 0,75 +
1x(2x0,14) 64 108 8,30 04001644

4 G 0,5 +
1x(2x0,14) 54 97 7,80 04001655
