Produktinformationen

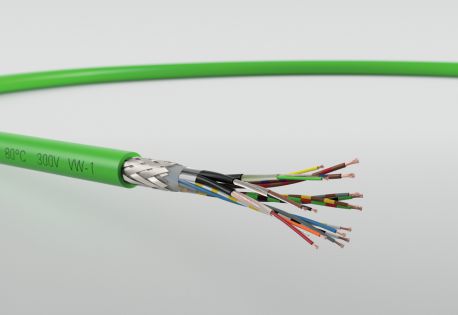

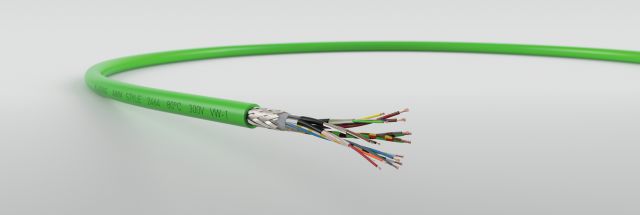

PVC-Geberleitungen
nach UL AWM, Style 2464 / cUL

Geber- / Mess- / Systemleitung nach Siemens 6FX5008
mit UL-Approbation, Style 2464 (80°C, 300V)
kapaziätsarm

Verwendung

Anschlußleitung bzw. Kombileitung in der Robotertechnologie und beweglichen
Antrieben
bedingt für Einsatz in Schleppketten geeignet

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:feinstdrähtig, Klasse 6

Aderisolation:PP (9Y)

Aderfarben:nach jeweiligen Standard

Paarschirm:Kupfer-Umlegung, verzinnt und
zusätzlichen TPE-Mantel

Verseilung:in Lagen

Bewicklung:Spezial-Folie

Gesamtschirm:Kupfer-Geflecht, verzinnt

Mantel:Spezial-PVC, flammwidrig

Mantelfarbe:grün, ähnlich RAL 6018

Bedruckung:gemäß UL/cUL (File- und Style-Nr.)

Technische Daten

Leiterwiderstand:nach VDE 0295

Betriebsspannung:300 V

Temperaturbereich in Ruhe:-30°C bis + 80°C

Temperaturbereich in Bewegung:-10°C bis + 80°C

Biegeradius einmalig/mehrmalig:5 x / 10 x Aussendurchmesser

Flammwidrigkeit:UL: VW-1 / CSA: FT1

Prüfspannung A/A:1500 V

Prüfspannung A/S:1000 V

Bemerkung

sehr dünne Abmessungen bei 300 V !
andere Aufbauten (nach Bosch Rexroth, Lenze) möglich
auch mit UL-Style 20233 (PUR)

Adrigkeit + Querschnitt
mm²
Cu-Zahl
(kg/km)
Gewicht
(ca. kg/km)
Aussen-Ø
ca. mm
Artikelnummer

(4x2x0,34 +     6FX5008 -1BD21
4x0,5) 77 125 8,90 04001709


(3x(2x0,14)     6FX5008 -1BD31
+ 2x(0,5)) 69 115 8,50 04001710


(3x(2x0,14)     6FX5008 -1BD41
+ 4x0,14
+ 2x0,5) 66 120 8,90 04001712


(3x(2x0,14)     6FX5008 -1BD51
+ 4x0,14
+ 4x0,25
+ 2x0,5) 86 141 9,40 04001713
