Produktinformationen

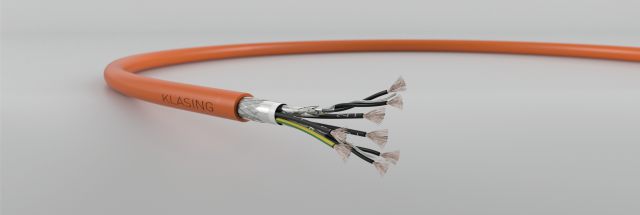

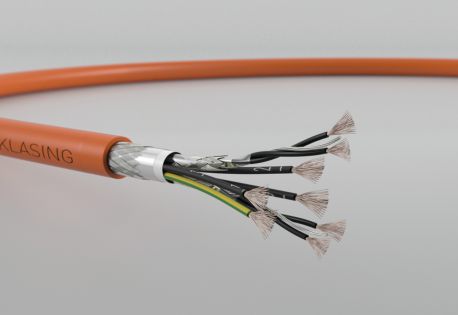

Motoranschlußleitung
nach UL AWM, Style 20234

geschirmte Motorleitung (Leistungsadern und optionales
Steuer-/Bremspaar)
mit UL-Approbation, Style 20234 (80°C, 1000V)

Verwendung

Anschlußleitung bzw. Kombileitung in der Robotertechnologie und beweglichen
Antrieben
für Einsatz in Schleppketten geeignet

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:feinstdrähtig
Paar 0,5 mm²: 64 x 0,10 mm

Aderisolation:TPE-E (12Y)

Aderfarben:Leistungsadern: gn/ge + sw (ziffernbedr.)
Steuer-/Bremspaar: ziffernbedr. (BR1, BR2)

Paarschirm:Alu-Folie + Kupfer-Geflecht, verzinnt

Verseilung:Leistungsadern (und Steuer-/Bremspaar)

Bewicklung:Vlies-Folie

Gesamtschirm:Kupfer-Geflecht, verzinnt

Mantel:Spezial-PUR, flammwidrig und halogenfrei

Mantelfarbe:orange, ähnlich RAL 2003

Bedruckung:gemäß UL (File- und Style-Nr.)

Technische Daten

Leiterwiderstand:nach VDE 0295

Betriebsspannung:1000 V

Temperaturbereich in Ruhe:-40°C bis + 80°C

Temperaturbereich in Bewegung:-20°C bis + 80°C

Biegeradius einmalig/mehrmalig:5 x / 10 x Aussendurchmesser

Flammwidrigkeit:UL: Cable Flame Test / CSA: FT1

Prüfspannung A/A:4000 V

Prüfspannung A/S:2000 V

Bemerkung

andere Aufbauten und Kombinationen möglich

Adrigkeit + Querschnitt
mm²
Cu-Zahl
(kg/km)
Gewicht
(ca. kg/km)
Aussen-Ø
ca. mm
Artikelnummer

4 G 1,5 101,2 170 10,10 04007364
4 G 2,5 173 240 11,60 04007365
4 G 4 242 295 12,50 04007368
4 G 6 335,5 450 15,70 04007369
4 G 10 789,5 650 18,00 04007386

4G1,5 +
1x2x0,5 119,5 230 12,00 04007374

4G2,5 +
1x2x0,5 181,5 280 13,20 04007353

4G4 +
1x2x0,5 276,1 400 14,90 04007370

4G6 +
1x2x0,5 345,7 550 17,40 04007371

4G10 +
1x2x0,5 574,2 750 20,20 04007372
