Produktinformationen

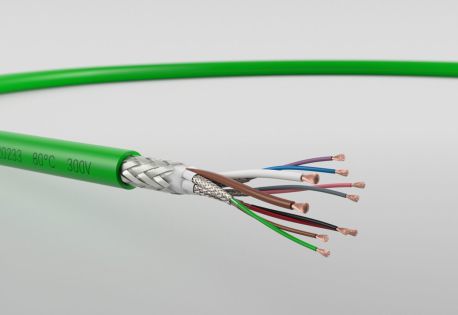

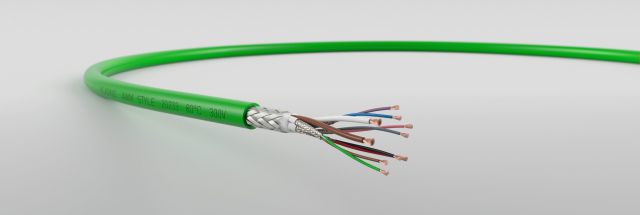

Mess- / Systemleitungen
nach UL AWM, Style 20233 / cUL

Mess- / Systemleitung
mit UL-Approbation, Style 20233 (80°C, 300V)
kapaziätsarm und halogenfrei

Verwendung

Anschlußleitung bzw. Kombileitung in der Robotertechnologie und beweglichen
Antrieben
für Einsatz in Schleppketten geeignet

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:feinstdrähtig, Klasse 6

Aderisolation:PP (9Y)

Aderfarben:nach jeweiligen Standard

Paarschirm:Kupfer-Geflecht, verzinnt oder
Umlegung, verzinnt

Verseilung:in Lagen

Bewicklung:Spezial-Folie

Gesamtschirm:Kupfer-Geflecht, verzinnt

Mantel:Spezial-PUR, flammwidrig und halogenfrei

Mantelfarbe:grün, ähnlich RAL 6018

Bedruckung:gemäß UL/cUL (File- und Style-Nr.)

Technische Daten

Leiterwiderstand:nach VDE 0295

Betriebsspannung:300 V

Temperaturbereich in Ruhe:-40°C bis + 80°C

Temperaturbereich in Bewegung:-20°C bis + 80°C

Biegeradius einmalig/mehrmalig:5 x / 10 x Aussendurchmesser

Flammwidrigkeit:UL: Cable Flame Test / CSA: FT1

Prüfspannung A/A:1500 V

Prüfspannung A/S:1000 V

Bemerkung

sehr dünne Abmessungen bei 300 V !
andere Aufbauten (nach Siemens, Bosch Rexroth,
Lenze, B&R, oder Heidenhain möglich

Adrigkeit + Querschnitt
mm²
Cu-Zahl
(kg/km)
Gewicht
(ca. kg/km)
Aussen-Ø
ca. mm
Artikelnummer

(4x2x0,14 +
4x0,25) 41 61 6,10 04001696

(3x
(2x0,25)D) 58 85 7,20 04001726

(4x(2x0,25) +
2x0,50) 115 160 10,20 04001728

(4x(2x0,25) +
2x1,0) 132 175 10,50 04001729
