Produktinformationen

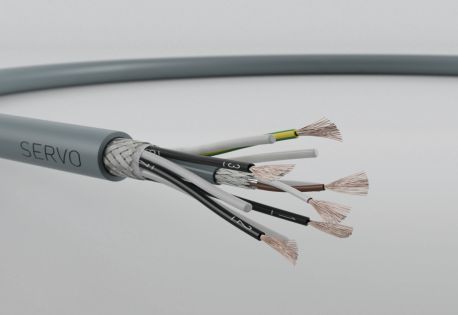

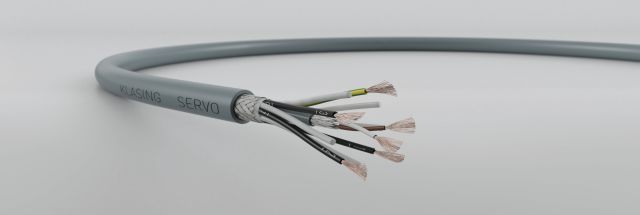

PVC-Servoleitung
4G1,5 + 1x2x0,75 mm²

geschirmte Servoleitung mit Leistungsadern und Steuerpaar

Verwendung

PVC-Kombileitung für die Leistungs- und Steuerungstechnik an festinstallierten
Anlagen

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:Klasse 5 (nach VDE 0295)

Aderisolation:PVC

Aderfarben:1,5 mm²: gn/ge + sw (Nr. 1-3)
0,75 mm²: ws+bn

Paarschirm:Kupfer-Geflecht, verzinnt

Verseilung:Steuerpaar, Leistungsadern und Füller

Bewicklung:Polyester-Folie

Gesamtschirm:Kupfer-Geflecht, verzinnt

Mantel:Spezial-PVC, ölbeständig

Mantelfarbe:grau, ähnlich RAL 7001

Bedruckung:nach Kundenwunsch

Technische Daten

Leiterwiderstand:nach VDE 0295

Nennspannung Uo/U:300 / 500 V

Temperaturbereich in Ruhe:-30°C bis + 80°C

Temperaturbereich in Bewegung:-5°C bis + 80°C

Biegeradius einmalig/mehrmalig:7,5 x / 15 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Prüfspannung A/A:2000 V

Prüfspannung A/S:1000 V

Bemerkung

andere Aufbauten und Kombinationen möglich,
auch mit UL-Zulassung

Adrigkeit + Querschnitt
mm²
Cu-Zahl
(kg/km)
Gewicht
(ca. kg/km)
Aussen-Ø
ca. mm
Artikelnummer

4G1,5 +
(1x2x0,75) 141 270 12,80 04005350
