Produktinformationen

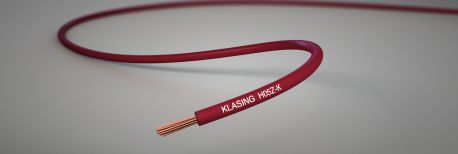

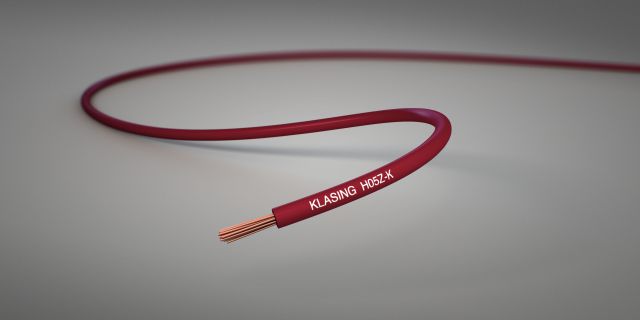

H05Z-K / H07Z-K

Halogenfreie Starkstrom-Schaltlitzen mit
VDE-/HAR-Zulassung (VDE 0285-525-3-41)

Verwendung

Verdrahtung in Schaltschränken und Geräten
flexible Verlegung

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:Klasse 5

Aderisolation:vernetztes TPE (EI 5)

Aderfarben:optional

Bedruckung:KLASING VDE und HAR

Technische Daten

Prüfspannung:VDE 0285-525-3-41

Isolationswiderstand:VDE 0285-525-3-41

Leiterwiderstand:VDE 0285-525-3-41

Nennspannung Uo/U:H05Z-K: 300 / 500 V
H07Z-K: 450 / 750 V

Temperaturbereich in Ruhe:-30°C bis +90°C

Temperaturbereich in Bewegung:-5°C bis +90°C

Flammwidrigkeit:nach VDE 0482 Teil 332-1-2

Bemerkung

auch mit verzinntem Kupfer erhältlich

Querschnitt
(mm²) / AWG
Leiteraufbau Cu-Zahl
(kg/km)
Ader-Ø
ca. mm
Artikelnummer

H05Z-K:
0,5   5 2,40 02000300
0,75   7,5 2,60 02000302
1   10 2,70 02000304

H07Z-K:
1,5   15 3,20 02000325
2,5   25 3,80 02000327
4   40 4,40 02000329
6   60 5,20 02000331
10   100 6,90 02000333
16   160 8,00 02000335
