Produktinformationen

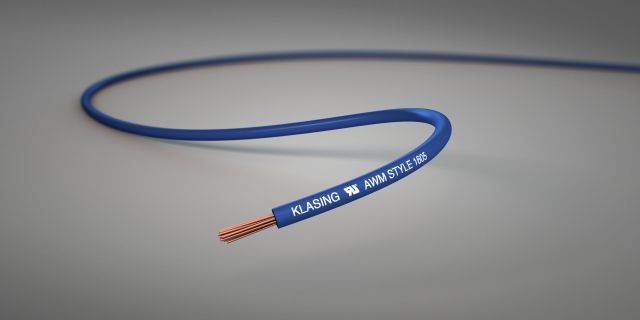

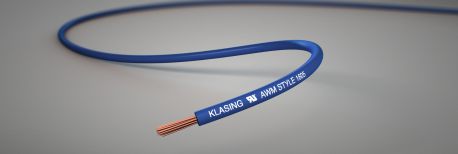

LiY UL 1605 (60°C 30V)

Schaltlitzen
nach UL AWM, Style 1605 (60°C, 30V)

Verwendung

Verdrahtung von elektrischen und elektronischen Geräten im
Geltungsbereich von UL

Aufbau

Leiter:Kupfer, blankweich

Leiteraufbau:siehe Tabelle

Aderisolation:PVC

Aderfarben:DIN 47100

Bedruckung:nach UL, AWM (File- und Style-Nr.)

Technische Daten

Prüfspannung:1000 V

Isolationswiderstand:min 20 MOhm*km

Betriebsspannung:30 V

Temperaturbereich in Ruhe:-30°C bis +60°C

Temperaturbereich in Bewegung:-10°C bis +60°C

Flammwidrigkeit:UL VW-1 / CSA FT1

Bemerkung

auch mit verzinnter Kupferlitze möglich

Querschnitt
(mm²) / AWG
Leiteraufbau Cu-Zahl
(kg/km)
Ader-Ø
ca. mm
Artikelnummer

30 7 x 0,102 0,6 0,65 02060504
28 7 x 0,127 0,9 0,70 02060506
26 7 x 0,16 1,4 0,80 02060524
24 7 x 0,203 2,3 1,20 02060542
22 7 x 0,254 3,5 1,40 02060514
20 7 x 0,32 5,6 1,60 02060518

22 19 x 0,16 3,8 1,40 02060526
20 19 x 0,203 6,1 1,60 02060528

0,11 10 x 0,12 1,1 0,80 02060508
0,14 18 x 0,10 1,4 0,80 02060510
0,14 18 x 0,10 1,4 1,05 02060520
0,25 14 x 0,15 2,5 1,30 02060512
0,50 16 x 0,20 5,0 1,60 02060516
0,75 24 x 0,20 7,5 1,80 02060536
1,0 32 x 0,20 10 1,90 02060538
