Produktinformationen

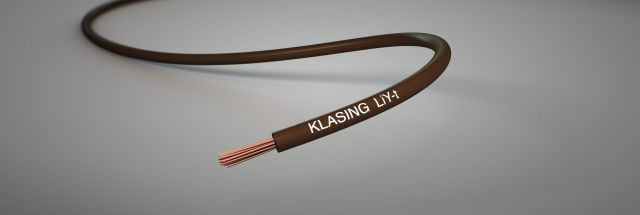

LiY-t
Schaltlitze 105°C in Anlehnung an VDE 0812
Verwendung
Verdrahtung in Fernmeldeanlagen und Schaltschränken
flexible Verlegung
flexible Verlegung

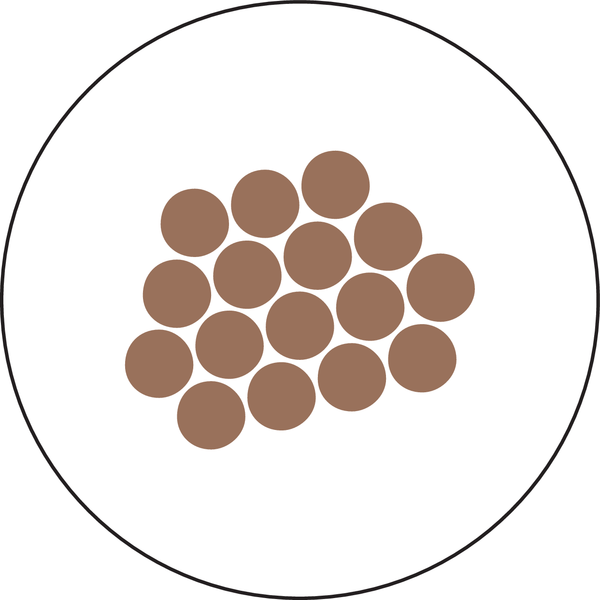

Aufbau
Leiter:Cu blankweich
Leiteraufbau:siehe Tabelle
Aderisolation:PVC 105°C
Aderfarben:DIN 47100
Technische Daten
Prüfspannung:nach VDE 0812
Isolationswiderstand:min 20 MOhm*km
Betriebsspannung:nach VDE 0812
Temperaturbereich in Ruhe:-30°C bis +105°C
Temperaturbereich in Bewegung:-10°C bis +105°C
Flammwidrigkeit:nach VDE 0482-332-1-2
Bemerkung
auch mit VDE-Zulassung möglich, siehe LiYV
| Querschnitt (mm²) / AWG |
Leiteraufbau | Cu-Zahl (kg/km) |
Ader-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 0,08 | 7 x 0,12 | 0,9 | 0,80 | 02012750 |
| 0,14 | 18 x 0,10 | 1,4 | 1,10 | 02012754 |
| 0,25 | 14 x 0,15 | 2,5 | 1,30 | 02012758 |
| 0,34 | 7 x 0,25 | 3,4 | 1,55 | 02012760 |
| 0,50 | 16 x 0,20 | 5 | 1,80 | 02012772 |
| 0,75 | 24 x 0,20 | 7,5 | 2,00 | 02012764 |
| 1,00 | 32 x 0,20 | 10 | 2,10 | 02012766 |
| 1,50 | 30 x 0,25 | 15 | 2,60 | 02012768 |
