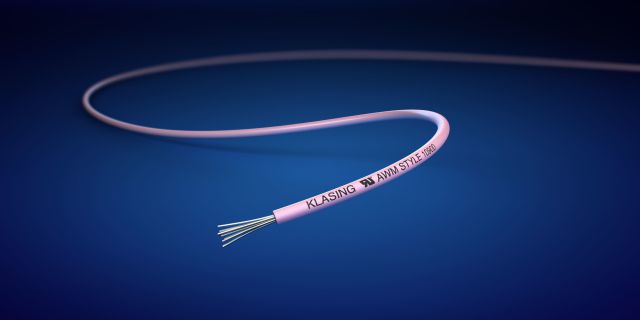

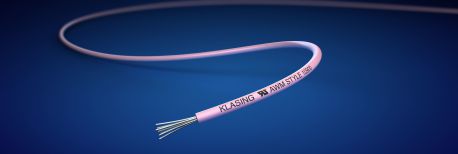

LiHV UL 10900 (90°C 600V)
halogenfreie Schaltlitzen
nach UL AWM, Style 10900 (90°C, 600V)
nach UL AWM, Style 10900 (90°C, 600V)
Verwendung
Verdrahtung von elektrischen und elektronischen Geräten im Geltungsbereich
von UL
von UL
Aufbau
Leiter:Kupfer, verzinnt
Leiteraufbau:7- bzw 19-drähtig
Aderisolation:FR-PE (halogenfrei)
Aderfarben:DIN 47100
Bedruckung:nach UL, AWM (File- und Style-Nr.)
Technische Daten
Prüfspannung:3000 V
Isolationswiderstand:min 100 MOhm*km
Betriebsspannung:600 V
Temperaturbereich in Ruhe:-30°C bis +90°C
Temperaturbereich in Bewegung:-10°C bis +90°C
Flammwidrigkeit:UL 2556 Vertical Flame FV-1 / CSA FT1
Bemerkung
auch mit metrischen Kupferaufbau möglich
| Querschnitt (mm²) / AWG |
Leiteraufbau | Cu-Zahl (kg/km) |
Ader-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 28 | 7 x 0,127 | 0,9 | 1,20 | 02010903 |
| 26 | 7 x 0,16 | 1,4 | 1,35 | 02010905 |
| 24 | 7 x 0,203 | 2,3 | 1,50 | 02010907 |
| 22 | 7 x 0,254 | 3,5 | 1,65 | 02010909 |
| 20 | 7 x 0,32 | 5,6 | 1,80 | 02010911 |
| 18 | 7 x 0,404 | 8,9 | 2,10 | 02010913 |
| 18 | 19 x 0,254 | 9,6 | 2,20 | 02010915 |
| 16 | 19 x 0,32 | 15,3 | 3,30 | 02010919 |
| 14 | 19 x 0,36 | 19,4 | 3,60 | 02010921 |
