Produktinformationen

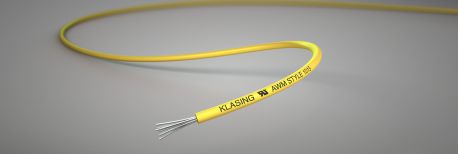

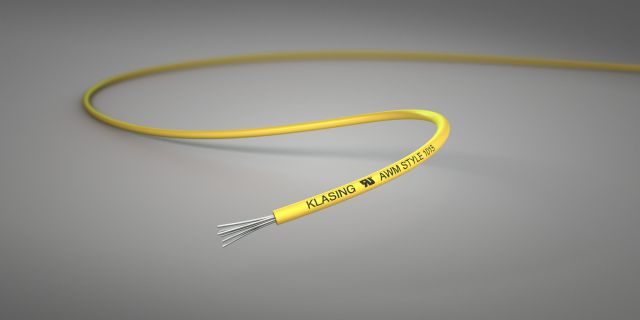

LiYV-t UL 1015 (105°C 600V)

Schaltlitzen
nach UL AWM, Style 1015 (105°C, 600/750 V ac/dc) und
CSA TR-32 (90°C)

Verwendung

Verdrahtung von elektrischen und elektronischen Geräten im Geltungsbereich
von UL und CSA

Aufbau

Leiter:Kupfer, verzinnt

Leiteraufbau:7- bzw 19-drähtig

Aderisolation:Spezial-PVC

Aderfarben:DIN 47100

Bedruckung:nach UL, AWM / CSA (File- und Style-Nr.)

Technische Daten

Prüfspannung:5000 V

Isolationswiderstand:min 20 MOhm*km

Betriebsspannung:600 / 750 V ac/dc

Temperaturbereich in Ruhe:-30°C bis +105°C (CSA 90°C)

Temperaturbereich in Bewegung:-10°C bis +105°C (CSA 90°C)

Flammwidrigkeit:UL VW-1 / CSA FT1

Bemerkung

auch mit blanker Kupferlitze möglich

Querschnitt
(mm²) / AWG
Leiteraufbau Cu-Zahl
(kg/km)
Ader-Ø
ca. mm
Artikelnummer

30 7 x 0,102 0,6 1,90 02001605
28 7 x 0,127 0,9 2,00 02001607
26 7 x 0,16 1,4 2,20 02001609
24 7 x 0,203 2,3 2,30 02001611
22 7 x 0,254 3,5 2,40 02001613
20 7 x 0,32 5,6 2,70 02001615
18 7 x 0,404 8,9 2,85 02001617

18 19 x 0,254 9,6 2,90 02001619
16 19 x 0,32 15,3 3,30 02001623
14 19 x 0,36 19,5 3,60 02001625
12 19 x 0,46 33,5 4,00 02001627
