Produktinformationen

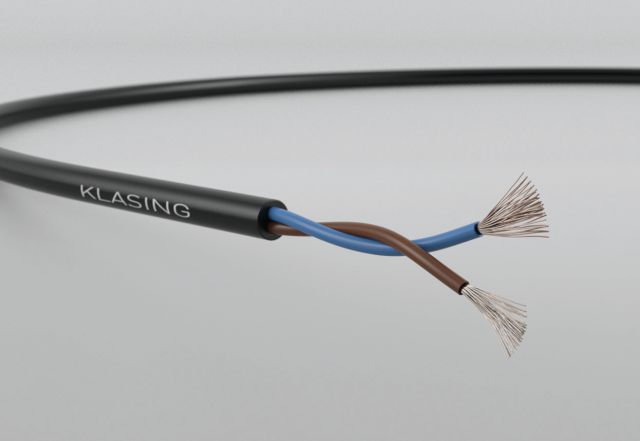

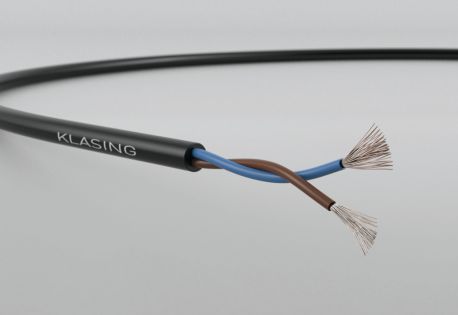

Li12YF11Y

wendelfähige Elektronikleitungen
0,14 mm², 0,25 mm², 0,34 mm² und 0,50 mm²

Verwendung

Meterware zum Wendeln für spezielle Anwendungen,
Aufgrund des speziellen Aufbaus und Auswahl der Werkstoffe
hervorragende Rückstellkräfte

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:0,14 mm²: 18 x 0,10
0,25 mm²: 14 x 0,15
0,34 mm²: 43 x 0,10
0,50 mm²: 28 x 0,15

Aderisolation:TPE-E (12Y)

Aderfarben:DIN 47100 (optional)

Bewicklung:Vlies-Folie

Mantel:Spezial-PUR, glänzend

Mantelfarbe:schwarz, RAL 9005 (optional)

Technische Daten

Prüfspannung:1500 V

Betriebsspannung:max. 300 V

Temperaturbereich in Ruhe:-40°C bis +90°C

Temperaturbereich in Bewegung:-20°C bis +80°C

Bemerkung

auch mit speziellen PVC-Adern möglich,
andere Abmessungen / Aufbauten auf Anfrage

Adern Querschnitt
(mm²) / AWG
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 0,14 2,8 3,00 06009502
3 0,14 4,2 3,20 06009503
4 0,14 5,6 3,40 06009504
5 0,14 7 3,80 06009505
6 0,14 8,4 4,10 06009506
7 0,14 9,8 4,50 06009507
8 0,14 11,2 5,00 06009508
10 0,14 14 5,20 06009510
12 0,14 16,8 5,30 06009512
18 0,14 25,2 6,40 06009518

2 0,25 5 3,50 06009602
3 0,25 7,5 3,80 06009603
4 0,25 10 4,00 06009604
5 0,25 12,5 4,30 06009605
6 0,25 15 4,70 06009606
7 0,25 17,5 5,10 06009607
8 0,25 20 5,70 06009608
10 0,25 25 6,00 06009610
12 0,25 30 6,20 06009612
18 0,25 45 7,40 06009618
25 0,25 62,5 8,80 06009625

2 0,34 6,8 4,20 06009802
3 0,34 10,2 4,40 06009803
4 0,34 13,6 4,70 06009804
5 0,34 17 5,30 06009805
6 0,34 20,4 5,80 06009806
7 0,34 23,8 6,20 06009807
8 0,34 27,2 6,60 06009808
12 0,34 40,8 7,40 06009812
18 0,34 61,2 8,50 06009818
25 0,34 85 10,40 06009825

2 0,50 10 4,40 06009702
3 0,50 15 4,60 06009703
4 0,50 20 4,80 06009704
5 0,50 25 5,50 06009705
6 0,50 30 6,10 06009706
8 0,50 40 7,10 06009708
10 0,50 50 7,60 06009710
12 0,50 60 8,00 06009712
18 0,50 90 9,50 06009718
