Produktinformationen

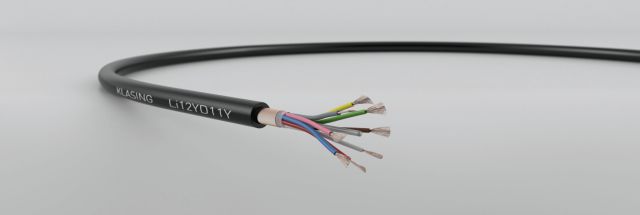

Li12YD11Y

geschirmte wendelfähige Leitungen
0,14 mm², 0,25 mm² und 0,50 mm²

Verwendung

Meterware zum Wendeln für spezielle Anwendungen

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:0,14 mm²: 18 x 0,10
0,25 mm²: 14 x 0,15
0,50 mm²: 28 x 0,15

Aderisolation:TPE-E (12Y)

Aderfarben:DIN 47100 (optional)

Verseilung:mit optimierten Schlaglängen

Bewicklung:Vlies-Folie

Gesamtschirm:Umlegung aus blanken Kupferdrähten

Mantel:Spezial PUR, glänzend

Mantelfarbe:schwarz (optional)

Technische Daten

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-40°C bis +90°C

Temperaturbereich in Bewegung:-20°C bis +80°C

Prüfspannung A/A:1500 V

Prüfspannung A/S:1000 V

Bemerkung

auch mit PVC-Adern und / oder
verzinntem Schirm möglich,
andere Abmessungen auf Anfrage

Adern Querschnitt
(mm²) / AWG
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 0,14 8,6 4,10 04009502
3 0,14 10,1 4,30 04009503
4 0,14 12,3 4,50 04009504
5 0,14 14,5 5,00 04009505
6 0,14 16,3 5,30 04009506
7 0,14 17,9 5,50 04009507
8 0,14 19,7 6,00 04009508
12 0,14 27 6,40 04009512
18 0,14 36,5 7,40 04009518
25 0,14 50,5 9,00 04009525

2 0,25 11,4 4,50 04009602
4 0,25 17,1 5,00 04009604
5 0,25 20,4 5,90 04009605
6 0,25 23,2 6,20 04009606
8 0,25 28,9 6,60 04009608
12 0,25 40,7 7,40 04009612
18 0,25 65,3 9,20 04009618

2 0,50 17,5 5,40 04009702
3 0,50 23,5 5,70 04009703
4 0,50 29,4 6,00 04009704
6 0,50 40,7 7,00 04009706
8 0,50 52,9 8,60 04009708
12 0,50 78,1 9,20 04009712
