Produktinformationen

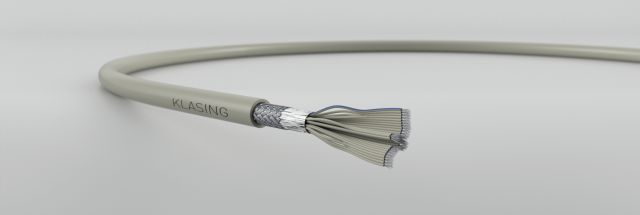

FL-H-(St)CH-Rd AWG 28

halogenfreie Flach-Rund-Leitung, geschirmt,
Raster 1,27 mm

Verwendung

geschirmte halogenfreie Raster-Steg-Leitung mit zusätzlichem Mantel
für die Verlegung auch ausserhalb von Gehäusen

Aufbau

Leiter:Kupfer, verzinnt

Leiteraufbau:7 x 0,127 mm

Isolation:Spezial TPE, halogenfrei

Querschnitt:0,09 mm²

Farbe:grau, ähnlich RAL 7032

Seitenstreifenfarbe:blau

Rastermaß:1,27 mm

Verseilung:S- bzw. Z-förmig gefaltet,
periodisch geschlitzt (35 mm / 25 mm)

Bewicklung:Vlies-Folie

Gesamtschirm:Alu-Folie + Cu-Geflecht, verzinnt

Mantel:Spezial TPE, halogenfrei

Mantelfarbe:grau, ähnlich RAL 7032

Bedruckung:nach Kundenwunsch

Technische Daten

Prüfspannung:2000V

Leiterwiderstand:max. 216 Ohm/km

Betriebsspannung:300 V

Temperaturbereich in Ruhe:-40°C bis +80°C

Temperaturbereich in Bewegung:-20°C bis +80°C

Biegeradius einmalig/mehrmalig:10 x / 30 x Aussendurchmesser

Flammwidrigkeit:nach IEC 60332-1-2

Bemerkung

auch AWG 26 erhältlich

Adern Cu-Zahl
(kg/km)
Gewicht
(ca. kg/km)
Aussen-Ø
ca. mm
Artikelnummer

6 20,9 47 5,80 09019406
9 23,9 70 6,40 09019409
10 26,6 72 6,40 09019410
14 37,3 75 7,20 09019414
15 39 77 7,30 09019415
16 40,2 82 7,40 09019416
20 45,8 91 7,80 09019420
24 54 109 9,00 09019424
25 55 113 9,00 09019425
26 56,3 115 9,00 09019426
30 65 133 9,20 09019430
34 72,9 141 10,20 09019434
36 77,2 150 10,40 09019436
37 79,4 154 10,50 09019437
40 85,8 167 11,30 09019440
50 89,9 192 11,60 09019450
60 107,5 231 12,90 09019460
64 114,2 245,8 13,30 09019464
