Produktinformationen

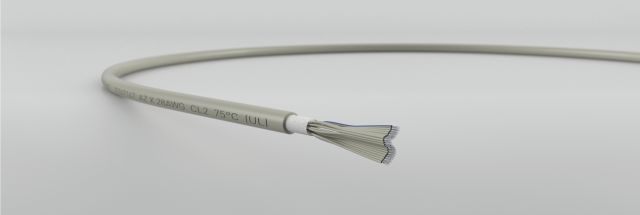

FL-FY-Rd AWG 28

Flach-Rund-Leitung, ungeschirmt
Raster 1,27 mm
mit UL, Power Limited Circuit Cable, CL2

Verwendung

Raster-Steg-Leitung mit zusätzlichem Mantel
für die Verlegung auch ausserhalb von Gehäusen

Aufbau

Leiter:Kupfer verzinnt

Leiteraufbau:7 x 0,127 mm

Isolation:PVC 105°C

Querschnitt:0,09 mm²

Farbe:grau, ähnlich RAL 7032

Seitenstreifenfarbe:blau

Rastermaß:1,27 mm

Verseilung:S- bzw. Z-förmig gefaltet,
periodisch geschlitzt (35 mm / 25 mm)

Mantel:PVC 75°C

Mantelfarbe:grau, ähnlich RAL 7032

Bedruckung:gemäß UL (File-Nr.)

Technische Daten

Prüfspannung:2000 V

Leiterwiderstand:max. 216 Ohm/km

Betriebsspannung:300 V

Temperaturbereich in Ruhe:-30°C bis +75°C

Temperaturbereich in Bewegung:-10°C bis +75°C

Biegeradius einmalig/mehrmalig:10 x / 30 x Aussendurchmesser

Flammwidrigkeit:nach UL 1581 Sec. 1061 (Cable Flame)

Wellenwiderstand:ca. 100 Ohm

Bemerkung

auch geschirmt, halogenfrei und in AWG 26
erhältlich

Adern Cu-Zahl
(kg/km)
Gewicht
(ca. kg/km)
Aussen-Ø
ca. mm
Artikelnummer

6 5,4 32 5,50 09009206
8 7,2 40 6,10 09009208
9 8,1 42 6,10 09009209
10 9 44 6,20 09009210
12 10,8 51 6,80 09009212
14 12,6 56 7,20 09009214
15 13,5 58 7,20 09009215
16 14,4 60 7,20 09009216
20 18 69 7,50 09009220
24 21,6 83 8,60 09009224
25 22,5 85 8,80 09009225
26 23,4 86 8,80 09009226
30 27 96 9,00 09009230
34 30,6 108 10,00 09009234
36 32,4 114 10,20 09009236
37 33,3 117 10,30 09009237
40 36 127 10,70 09009240
50 45 144 11,10 09009250
60 54 166 12,50 09009260
64 57,6 176 13,00 09009264
