Produktinformationen

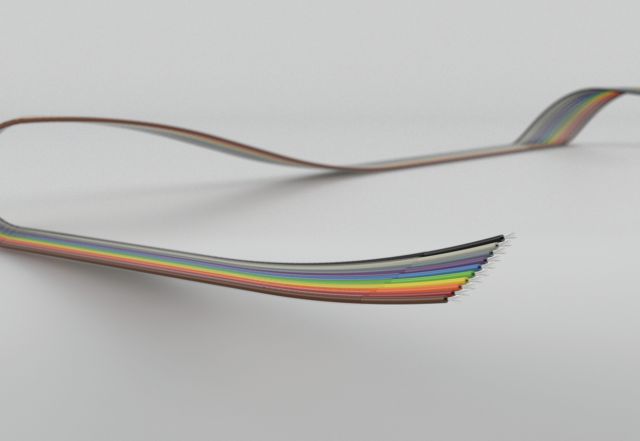

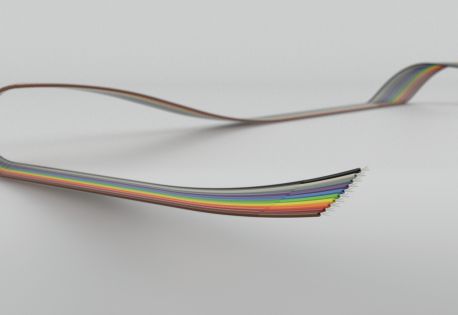

VFL

verschweißte Flachbandleitung mit verzinnter Litze

Verwendung

zur Verdrahtung in elektrischen und elektronischen
Geräten

Aufbau

Leiter:Kupferlitze verzinnt

Leiteraufbau:0,14 mm²: 18 x 0,10
0,25 mm²: 14 x 0,15
0,34 mm²: 19 x 0,15
0,50 mm²: Klasse 5
0,75 mm²: Klasse 5

Aderisolation:PVC

Aderfarben:IC-Farbcode (siehe technischer Anhang)

Bedruckung:nach Kundenwunsch

Technische Daten

Prüfspannung:2000 V

Leiterwiderstand:nach VDE 0295

Betriebsspannung:300 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Flammwidrigkeit:VDE 0482-332-1-2
IEC 60332-1-2

Bemerkung

auch mit blanker Litze und / oder in 105°C-Ausführung machbar

Adern Querschnitt
(mm²) / AWG
Cu-Zahl
(kg/km)
Gesamtbreite
(ca. mm)
Artikelnummer

2 0,14 2,8 2,2 09050010
3 0,14 4,2 3,3 09050032
4 0,14 5,6 4,4 09050062
5 0,14 7 5,5 09050120
6 0,14 8,4 6,6 09050050
8 0,14 11,2 8,8 09050xxx
10 0,14 14 11,0 09050043
12 0,14 16,8 13,2 09050106
16 0,14 18,6 17,6 09050105
24 0,14 33,6 26,4 09050129

2 0,25 5 2,6 09050003
3 0,25 7,5 3,9 09050004
4 0,25 10 5,2 09050011
5 0,25 12,5 6,5 09050124
6 0,25 15 7,8 09050041
8 0,25 20 10,4 09050107
10 0,25 25 13,0 09050070
12 0,25 30 15,6 09050008
16 0,25 40 20,8 09050106
20 0,25 50 26,0 09050025

2 0,34 6,8 2,8 09050xxx
3 0,34 10,2 4,2 09050xxx
4 0,34 13,6 5,6 09050xxx
5 0,34 17 7,0 09050xxx
6 0,34 20,4 8,4 09050157
10 0,34 34 14,0 09050158
16 0,34 54,4 22,4 09050159
20 0,34 68 28,0 09050160

2 0,50 10 3,6 09050033
3 0,50 15 5,4 09050030
4 0,50 20 7,2 09050020
5 0,50 25 9,0 09050xxx
6 0,50 30 10,8 09050040
8 0,50 40 14,4 09050034
10 0,50 50 18,0 09050028
12 0,50 60 21,6 09050053
16 0,50 80 28,8 09050031
20 0,50 100 36,0 09050048

2 0,75 15 4,0 09050102
3 0,75 22,5 6,0 09050xxx
4 0,75 30 8,0 09050xxx
5 0,75 37,5 10,0 09050xxx
6 0,75 45 12,0 09050164
8 0,75 60 16,0 09050035
10 0,75 75 20,0 09050100
12 0,75 90 24,0 09050109
16 0,75 120 32,0 09050162
