Produktinformationen

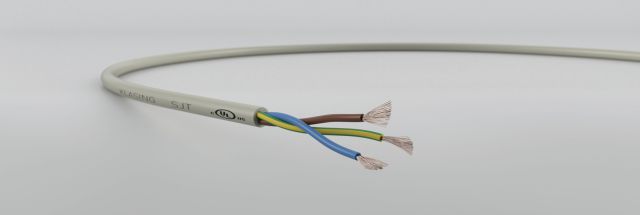

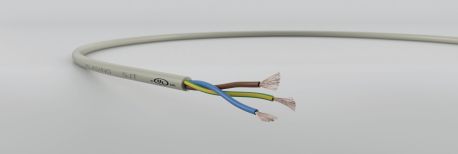

SJT

SJT-Netzanschlußleitung
nach amerikanischer UL-Norm 62 (105°C, 300V)

Verwendung

PVC-Netzanschlußleitung für mittlere mechanische
Beanspruchung

Aufbau

Leiter:Kupferlitze blankweich

Leiteraufbau:Klasse 5 oder AWG

Aderisolation:PVC 105°C

Aderfarben:nach Kundenwunsch

Verseilung:in Lagen

Mantel:PVC 105°C

Mantelfarbe:schwarz (RAL 9005) oder grau (RAL 7032)

Bedruckung:gemäß UL 62 / CSA (cULus)

Technische Daten

Prüfspannung:2000 V

Betriebsspannung:300 V

Temperaturbereich in Ruhe:-30°C bis +105°C

Temperaturbereich in Bewegung:-10°C bis +105°C

Flammwidrigkeit:nach UL 1581 (VW-1)

Bemerkung

auch in 60°C oder 90°C oder geschirmt erhältlich

Adern Querschnitt
(mm²) / AWG
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 1,0 / AWG 18 20 7,70 06018726
3 1,0 / AWG 18 30 8,20 06018725

2 1,5 / AWG 16 30 8,40 06019837
3 1,5 / AWG 16 45 8,80 06018910

2 AWG 18 (41) 16,6 7,40 060xxxxx
3 AWG 18 (41) 24,9   060xxxxx

2 AWG 16 (26) 26,4 8,50 060xxxxx
3 AWG 16 (26) 39,6   06018697

2 AWG 14 (41) 41,6   060xxxxx
3 AWG 14 (41) 62,4 9,70 06019288
4 AWG 14 (41) 83,2 10,60 06015745

2 AWG 12 (65) 66 10,80 06015597
3 AWG 12 (65) 99 11,20 06019289

2 AWG 10 (105) 106,4 14,50 060xxxxx
3 AWG 10 (105) 159,6 15,20 060xxxxx
