Produktinformationen

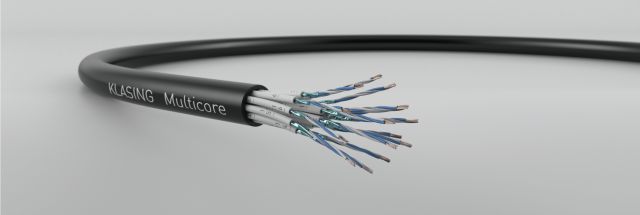

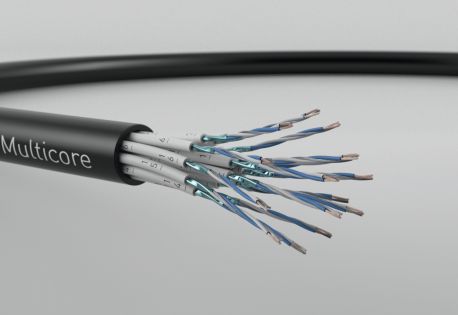

BlueSky MC-H 110 xx.23 D

Halogenfreie 110-Ohm Multi-Core Audioleitung für die
digitale und analoge Signalübertragung

Verwendung

Mischpultleitung für die Bühnenverdrahtung

Aufbau

Leiter:Kupferlitze blankweich

Leiteraufbau:7 x 0,203 mm (AWG 24)

Aderisolation:Foam-Skin-PE

Aderfarben:ws, bl (ziffernbedruckt)

Paarschirm:Umlegung mit verzinnten Drähten,
und zusätzlicher verzinnter Beilauflitze

Zwischenmantel:halogenfreie Mischung (HM 2 mod),
ziffernbedruckt

Bewicklung:Vlies-Folie

Mantel:halogenfreie Mischung (HM 2 mod)

Mantelfarbe:schwarz, RAL 9005 (optional)

Bedruckung:nach Kundenwunsch

Technische Daten

Prüfspannung:A/A: 0,8 kV
A/S: 0,5 kV

Leiterwiderstand:max. 85 Ohm/km

Temperaturbereich in Ruhe:-30°C bis +80°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Kapazität A/A:ca. 40 pF/m

Kapazität A/S:ca. 95 pF/m

Wellenwiderstand:ca. 110 Ohm

Bemerkung

auch mit Gesamtschirm möglich

Adrigkeit + Querschnitt
mm²
Cu-Zahl
(kg/km)
Gewicht
(ca. kg/km)
Breite / Aussen-Ø
ca. mm
Artikelnummer

2 x 2 x 0,23 26,5 109 9,20 04006520
4 x 2 x 0,23 52,9 156 10,70 04006521
8 x 2 x 0,23 115 276 14,20 04006522
