Produktinformationen

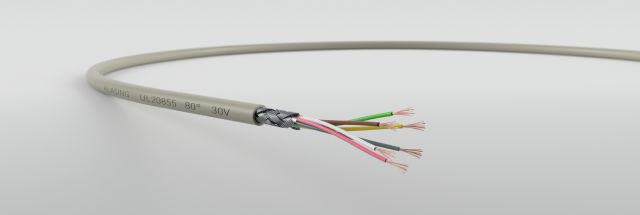

CH - UL 20855 (80°C 30V)

geschirmte, halogenfreie und flammwidrige Verbindungungsleitung
nach UL AWM, Style 20855 (80°C, 30V)

Verwendung

geschirmte Elektronikleitung für flexible Verlegung,
wo kleinste Abmessungen nötig sind

Aufbau

Leiter:Kupferlitze blankweich

Leiteraufbau:AWG 26: 18 x 0,10 mm

Aderisolation:FR-PE, halogenfrei

Aderfarben:DIN 47100 (optional)

Verseilung:in Lagen

Bewicklung:Polyester-Folie

Gesamtschirm:Kupfer-Geflecht, verzinnt
Bedeckung: ca. 85 %

Mantel:FR-PE, halogenfrei

Mantelfarbe:grau, ähnlich RAL 7032

Bedruckung:gemäß UL (File- und Style Nr.)

Technische Daten

Leiterwiderstand:AWG 26: max. 135 Ohm/km

Betriebsspannung:30 V

Temperaturbereich in Ruhe:- 30°C bis +80°C

Temperaturbereich in Bewegung:- 20°C bis +80°C

Biegeradius einmalig/mehrmalig:7,5 / 15 x Aussendurchmesser

Flammwidrigkeit:UL 1581 (Sec 1061) / IEC 60332-1-2

Prüfspannung A/A:1000

Prüfspannung A/S:500

Bemerkung

auch in anderen Querschnitten lieferbar
Abmessungen wie UL-Style 2560, jedoch halogenfrei
halogenfrei (IEC 60754-1)
keine korrosiven Brandgase (IEC 60754-2)
geringe Rauchentwicklung im Brandfall

Adern Querschnitt
(mm²) / AWG
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 0,14/AWG26 8,1 3,90 04027102
3 0,14/AWG26 12,1 4,00 04027103
4 0,14/AWG26 13,5 4,20 04027104
5 0,14/AWG26 14,9 4,40 04027105
6 0,14/AWG26 16,4 4,70 04027106
10 0,14/AWG26 24,6 5,60 04027110
12 0,14/AWG26 27,4 5,80 04027112
14 0,14/AWG26 32,8 6,00 04027114
16 0,14/AWG26 35,6 6,20 04027116
21 0,14/AWG26 42,6 6,80 04027121
24 0,14/AWG26 55 7,50 04027124
