Produktinformationen

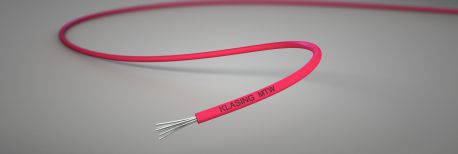

MTW-Schaltlitzen

Machine Tool Wires nach UL-Norm 1063

Verwendung

spezielle Schaltlitzen für die Verdrahtung
von Geräten und Maschinen nach UL (MTW)
und zusätzlicher UL-AWM-Zulassung
(Styles 1015 und 1335) sowie CSA TEW

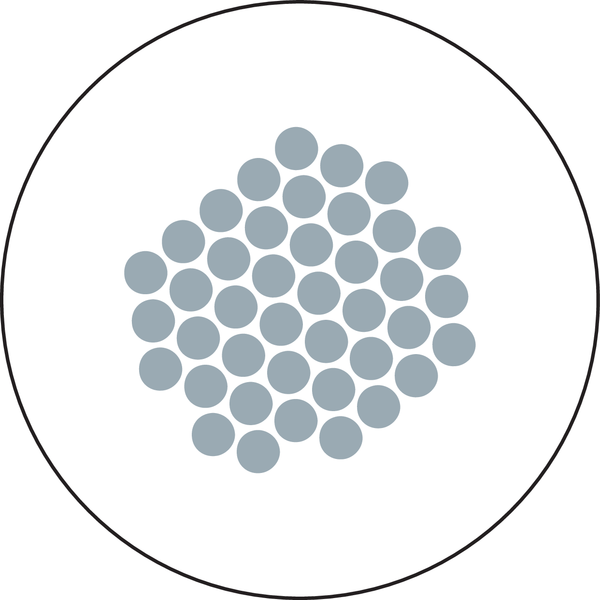

Aufbau

Leiter:Kupfer, verzinnt

Leiteraufbau:Klasse 5 / AWG

Aderisolation:Spezial-PVC (UL-gelistet)

Aderfarben:DIN 47100

Bedruckung:nach UL, MTW, AWM und CSA

Technische Daten

Prüfspannung:3000 V

Isolationswiderstand:min 100 MOhm*km

Betriebsspannung:600 V

Temperaturbereich in Ruhe:-30°C bis +105°C

Temperaturbereich in Bewegung:-10°C bis +105°C

Flammwidrigkeit:UL VW-1 / CSA FT1

Bemerkung

sowohl in metrischen als auch in AWG- Größen
erhältlich

Querschnitt
(mm²) / AWG
Leiteraufbau Cu-Zahl
(kg/km)
Ader-Ø
ca. mm
Artikelnummer

0,50 / AWG 21 16 x 0,20 5 2,70 02007002
1,0 / AWG 18 32 x 0,20 10 2,90 02007003
1,5 / AWG 16 30 x 0,25 15 3,30 02007004
2,5 / AWG 14 50 x 0,25 25 3,70 02007005


AWG 18 19 x 0,254 9,6 2,90 02007001
AWG 8 41 x 0,511 84 6,40 02007000
