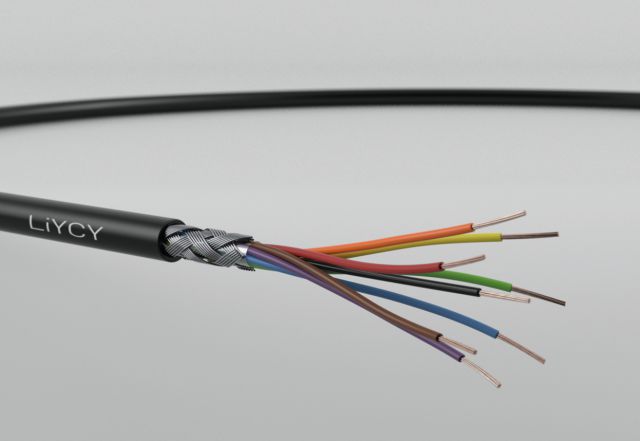

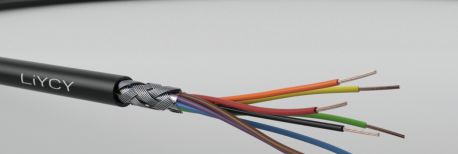

LiYCY 0,50 mm² und 0,75 mm²
Verwendung
Aufbau
Leiter:Kupferlitze blankweich
Leiteraufbau:Klasse 5 (nach VDE 0295 / IEC 60228)
Aderisolation:PVC
Aderfarben:DIN 47100 (optional)
Verseilung:in Lagen
Bewicklung:Polyester-Folie
Gesamtschirm:Kupfer-Geflecht verzinnt
opt. Bedeckung: ca. 85 %
Mantel:Spezial-PVC
Mantelfarbe:grau, ähnlich RAL 7001 (optional)
Bedruckung:optional
Technische Daten
Isolationswiderstand:min 20 MOhm*km
Leiterwiderstand:0,50 mm²: max 39 Ohm/km
0,75 mm²: max 26 Ohm/km
Betriebsspannung:max 300 V
Temperaturbereich in Ruhe:-30°C bis +70°C
Temperaturbereich in Bewegung:-10°C bis +70°C
Biegeradius einmalig/mehrmalig:8 x / 15 x Aussendurchmesser
Flammwidrigkeit:IEC 60332-1-2
Prüfspannung A/A:2000 V
Prüfspannung A/S:1500 V
Bemerkung
auch in ungeschirmter bzw. halogenfreier Ausführung
vorhanden, bzw. verzinntem Leiter (LiYCY vz)
| Adern | Querschnitt (mm²) |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2 | 0,5 | 29 | 5,20 | 04070402 |
| 3 | 0,5 | 36,3 | 5,30 | 04070403 |
| 4 | 0,5 | 41,6 | 5,80 | 04070404 |
| 5 | 0,5 | 47 | 6,30 | 04070405 |
| 6 | 0,5 | 52 | 7,00 | 04070406 |
| 7 | 0,5 | 57 | 7,10 | 04070407 |
